現下科技水平進步迅速，設備也一直都在更新?lián)Q代中，新型設備的研發是在傳統設備和上一代產品的基礎上改良而來，彌補了以往設備的劣勢，更加智能、滿足生產需求，其中新型礦山破碎設備尤為明顯，本文就以近期熱度較高的新型反擊式破碎機的結構圖及價格問題展開論述。
反擊破室外生產搭建中
反擊式破碎機又稱為反擊破，是二次破碎設備，可以破碎進料粒度500mm以下，抗壓強度不超過350Mpa的各種粗、中、細物料，采用沖擊式破碎原理，粒形好、粉料少，廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。
反擊破分為PF、德版、CI三大系列，德版常與輪胎移動破碎機配套使用，CI系列常與履帶移動破碎機配套使用。

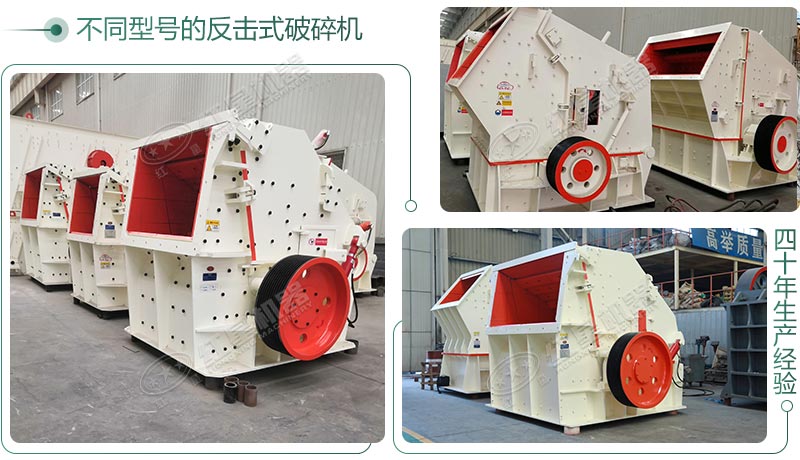

三種系列的反擊破圖片展示
認識一個設備，它的構成部件你要清楚的知道，不知道的您可以通過下圖來認識。

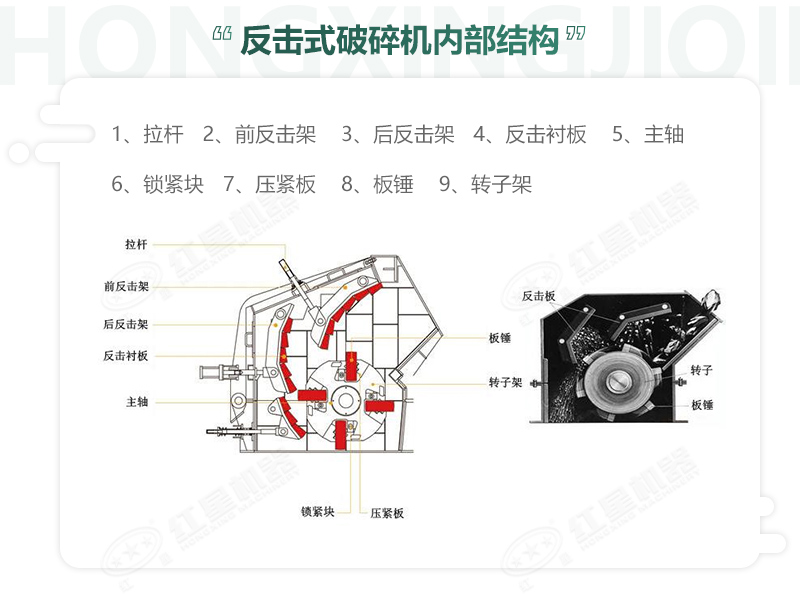

反擊破主要是由拉桿、前反擊架、后反擊架、反擊襯板、主軸、鎖緊塊、壓緊板、板錘、轉子架組成。
反擊破構成部件及分布位置
1、PF反擊破
共有8種規格型號，設計產量：30-800t/h。
| 型號 | 規格 （mm） |
進料口尺寸 （mm） |
最大進料粒度 （mm） |
處理能力 （t/h） |
電機功率 （kw） |
外形尺寸 （長×寬×高） （mm） |
| PF-1007 | Φ1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 |
| PF-1010 | Φ1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 |
| PF-1210 | Φ1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 |
| PF-1214 | Φ1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 |
| PF-1315 | Φ1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 |
| PF-1320 | Φ1300×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 |
| PF-1520 | Φ1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 |
| PF-1820 | Φ1800×2000 | 1260×2040 | 800 | 300-800 | 6P 630-710 | 4400×3866×4009 |
2、HD德版反擊破
共有4種規格型號，設計產量：90-670t/h。
| 型號 | 轉子尺寸 | 最大進料粒度 | 處理能力（t/h） | 電機功率 | 外形尺寸（長×寬×高）(mm) | 重量 | |
| -150MPa | -350MPa | ||||||
| HD1110 | Φ1040×1000 | 400 | 200 | 90~190 | 4P 90-132 | 3000×2360×2385 | 15875 |
| HD1315 | Φ1300×1500 | 700 | 300 | 180~280 | 4P 200-270 | 3735×3156×3055 | 29600 |
| HD1520 | Φ1500×2000 | 1000 | 400 | 350~500 | 4P 400-500 | 4310×3330×3660 | 42000 |
| HD1625 | Φ1650×2500 | 1300 | 500 | 500~670 | 4P 500-670 | 5540×4330×4600 | 66000 |
3、CI反擊破
初級破有4種規格、二級三級破碎有4種規格型號，設計產量：60-2000t/h。
二級和三級反擊式破碎機技術參數
| 型號 | 最大給料粒度 (mm) |
電機功率 (kw) |
處理能力 (t/h) |
外形尺寸 長 ×寬 ×高 |
| CI1110 | 250 | 160 | 60-210 | 2826×2087×2285 |
| CI1213 | 300 | 200 | 80-280 | 2903×2530×2411 |
| CI1316 | 300 | 250 | 100-350 | 3320×2770×2535 |
| CI1521 | 350 | 2×(200-250) | 200-600 | 3450×3620×2770 |
初級反擊破碎機參數
| 型號 | 最大給料粒度 (mm) |
電機功率 (kw) |
處理能力 (t/h) |
外形尺寸 長 ×寬 ×高 |
| CI1313 | 600 | 200 | 100-480 | 2972×2560×2937 |
| CI1415 | 600 | 250 | 120-600 | 2985×2790×3068 |
| CI1620 | 800 | 2×(200-250) | 220-900 | 4261×3480×3780 |
| CI2023 | 800 | 2×500 | 400-2000 | 5151×4424×4712 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
關于價格，市場上沒有一個準確的定值，所以本文就主要以河南市場的行情價格來介紹，其中PF系列價格為8-70萬、HD系列價格為15-90萬、CI系列價格為20-150萬。
價格只能作為參考的一部分，只追求便宜，不看質量也是非常不明智的選擇，后期如果設備運行出現問題，耽誤生產進度，反而得不償失，所以選擇品牌效應度與名譽度都高的大型直銷廠家是再好不過的了。

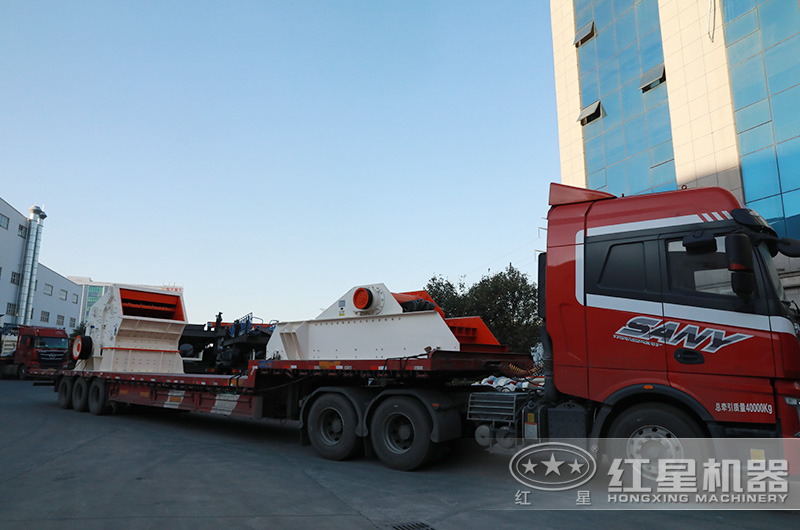

反擊破裝車發往河北地區
新型反擊破，紅星就有生產，有著40多年的建廠歷史，還是制造生產商，更為可靠。
1、產品
有自己的產品服務團隊，生產的設備種類多樣，且部分型號現貨充足。
2、服務
有獨立的售后服務團隊，距離我司較近的，我們會快速趕到現場，進行故障處理，距離較遠的，我們會在線為您指導，處理故障。
3、價格
紅星是直銷性質的破碎機制造廠家，給到用戶的是實實在在的出廠價格，沒有中間商賺差價。
車間師傅在認真進行焊接工作中
如您也想要這樣一臺新型破碎設備，您可點擊咨詢優惠報價紅星客服，一鍵獲取詳細的報價信息和專屬于你的生產方案。
